Reverzibilni ventilator: osnovne karakteristike, princip rada i analiza primjene

I. Definicija osnovnog koncepta

Osnovna karakteristika reverzibilnog ventilatora leži u njegovoj sposobnosti da fleksibilno mijenja smjer strujanja zraka promjenom smjera rotacije pogonskog motora. Jednostavno rečeno, jedan uređaj može završiti dva suprotna ciklusa cirkulacije zraka: može ili usisati zrak sa strane A i isporučiti ga na stranu B (prednji način rada), ili obrnuto usisati zrak sa strane B i poslati ga na stranu A (reverzni rad). Ova osnovna funkcija ga u suštini razlikuje od konvencionalnih ventilatora sa fiksnim-smjernim smjerom zraka.

II. Radni mehanizam i osnovne tehničke prednosti

Razlog zašto reverzibilni ventilator može postići fleksibilno mijenjanje smjera zraka leži u koordiniranom specijalnom dizajnu njegovog motora i lopatica ventilatora, koji zajedno osiguravaju stabilnost i pouzdanost dvosmjernog rada.

1. Specijalizirani reverzibilni motor

Svi takvi ventilatori su opremljeni posebno dizajniranim pogonskim motorima, obično reverzibilnim trofaznim asinhronim motorima - ili motorima kojima upravljaju frekventni pretvarači. Smjer rotacije motora može se lako promijeniti promjenom redoslijeda faza napajanja (zamjenom bilo koje dvije fazne žice). Sam motor je dizajniran da daje stabilne performanse i dovoljan obrtni moment u smjeru rotacije naprijed i nazad.

2. Aerodinamički simetrični dizajn lopatica ventilatora

Ovo je ključna tehnička karakteristika reverzibilnih ventilatora. Lopatice ventilatora (propeleri) koji se koriste u reverzibilnim ventilatorima moraju imati aerodinamički simetričnu strukturu. Za razliku od reverzibilnih ventilatora, lopatice običnih ventilatora imaju asimetričan profil (slično poprečnom-presjeku krila aviona). Ovaj oblik postiže najveću efikasnost dovoda zraka u jednom smjeru rotacije, ali kada se obrne, volumen i pritisak zraka će se naglo smanjiti, što rezultira vrlo niskom efikasnošću. Lopatice reverzibilnih ventilatora obično imaju centralno simetričnu strukturu (na primjer, aeroprofilne simetrične lopatice ili jednostavne lopatice s ravnim{5}}pločama). Sa ovim simetričnim dizajnom, ventilator može potiskivati ​​zrak sa sličnom efikasnošću bilo da se okreće naprijed ili nazad.

III. Tipični scenariji primjene

Zahvaljujući svojoj jedinstvenoj funkciji dvosmjernog dovoda zraka, reverzibilni ventilator pokazuje nezamjenjivu vrijednost u mnogim specifičnim poljima i postao je poželjna oprema za prilagođavanje složenim radnim uvjetima.

1. Sistemi ventilacije i izmjene zraka

Dvosmjerna ventilacija je primjenjiva na mjestima koja moraju redovno prelaziti između režima "usis zraka" i "ispuštanje zraka". Na primjer, u industrijskim radionicama potrebno je danju dovod svježeg zraka (dovod zraka pod pozitivnim pritiskom), a noću odvod zagađenog zraka i preostale topline (odvod zraka pod negativnim tlakom). Cirkulacija i homogenizacija vazduha: U velikim skladištima, gimnastičkim salama ili poljoprivrednim staklenicima, redovnim preokretom smera vazduha može se izbeći raslojavanje temperature ili vlažnosti, čineći okruženje celog prostora ujednačenijim.

2. Sistemi za odvod dima od požara

Ovo je jedno od najvažnijih i najčešće korištenih područja primjene reverzibilnih ventilatora. U normalnim uslovima rada bez -požarnih radnji, ventilator radi malom brzinom u smjeru naprijed kako bi obavljao redovne zadatke ventilacije i izmjene zraka u zgradi. U slučaju požara, sistem za kontrolu požara će odmah poslati signal, a ventilator će se automatski prebaciti u -brzi režim rada unazad, djelujući kao snažan ventilator za odvod dima koji brzo ispušta dim iz zgrade, stvarajući sigurne uslove za evakuaciju osoblja i spašavanje od požara. Ovaj dizajn "jedna mašina za dvije namjene" uvelike štedi troškove i prostor.

3. Tuneli i podzemni projekti

Koristi se za ventilaciju tunela. U skladu sa smjerom toka prometa, koncentracijom zagađivača ili požarnom situacijom, način dovoda ili odvoda zraka može se fleksibilno prebaciti kako bi se kontrolirao protok zraka i kvalitet zraka u tunelu.

4. Industrijski procesi

U nekim industrijskim procesima koji moraju naizmjenično provoditi pročišćavanje pozitivnim tlakom i usisavanje pod pritiskom, kao što je čišćenje cjevovoda, uklanjanje prašine ili transport materijala, reverzibilni ventilatori također igraju važnu ulogu. Na primjer, u operacijama čišćenja cjevovoda, pročišćavanje pozitivnim tlakom se prvo koristi za ispuštanje ostataka iz cjevovoda, a zatim se usisavanje pod negativnim tlakom koristi za uklanjanje preostalih fragmenata.

IV. Analiza prednosti i nedostataka

1. Osnovne prednosti

Prvo, visoke performanse s jednom mašinom za dvije namjene: nema potrebe za odvojenim opremanjem dva seta opreme za dovod i odvod zraka, što uvelike štedi troškove nabavke opreme, smanjuje zauzetost instalacijskog prostora i pojednostavljuje složenost rasporeda cjevovoda. Drugo, snažna operativna fleksibilnost: smjer strujanja zraka može se promijeniti u bilo kojem trenutku u skladu s radnim uvjetima kako bi se prilagodio različitim scenarijima primjene. Treće, odlična prilagodljivost sistemima za zaštitu od požara: integriše dnevnu ventilaciju i funkcije odvoda dima, standardna je poželjna oprema za izgradnju sistema protivpožarne zaštite i može značajno poboljšati integraciju sistema.

2. Urođeni nedostaci

Prvo, ugrožena efikasnost: ograničena simetričnim dizajnom lopatica ventilatora, pod istom veličinom i uslovima snage, radna efikasnost u jednom smjeru je obično niža od one posebno optimiziranih jednosmjernih-ventilatora visokih{1}}performansi. Drugo, ograničeni parametri performansi: da bi se uzela u obzir mogućnost dvosmjernog rada, njegovi osnovni parametri performansi kao što su tlak zraka i zapremina zraka često su inferiorni u odnosu na one-posebnih jednosmjernih ventilatora iste specifikacije. Treći, složeni kontrolni sistem: potrebno ga je opremiti upravljačkim krugom za naprijed i nazad ili frekventnim pretvaračem da bi se postigla kontrola, što povećava poteškoću u dizajnu i cijenu kontrolnog sistema u poređenju sa-jednosmjernim ventilatorima.

V. Sažetak osnovnih razlika od običnih jedno-navijača

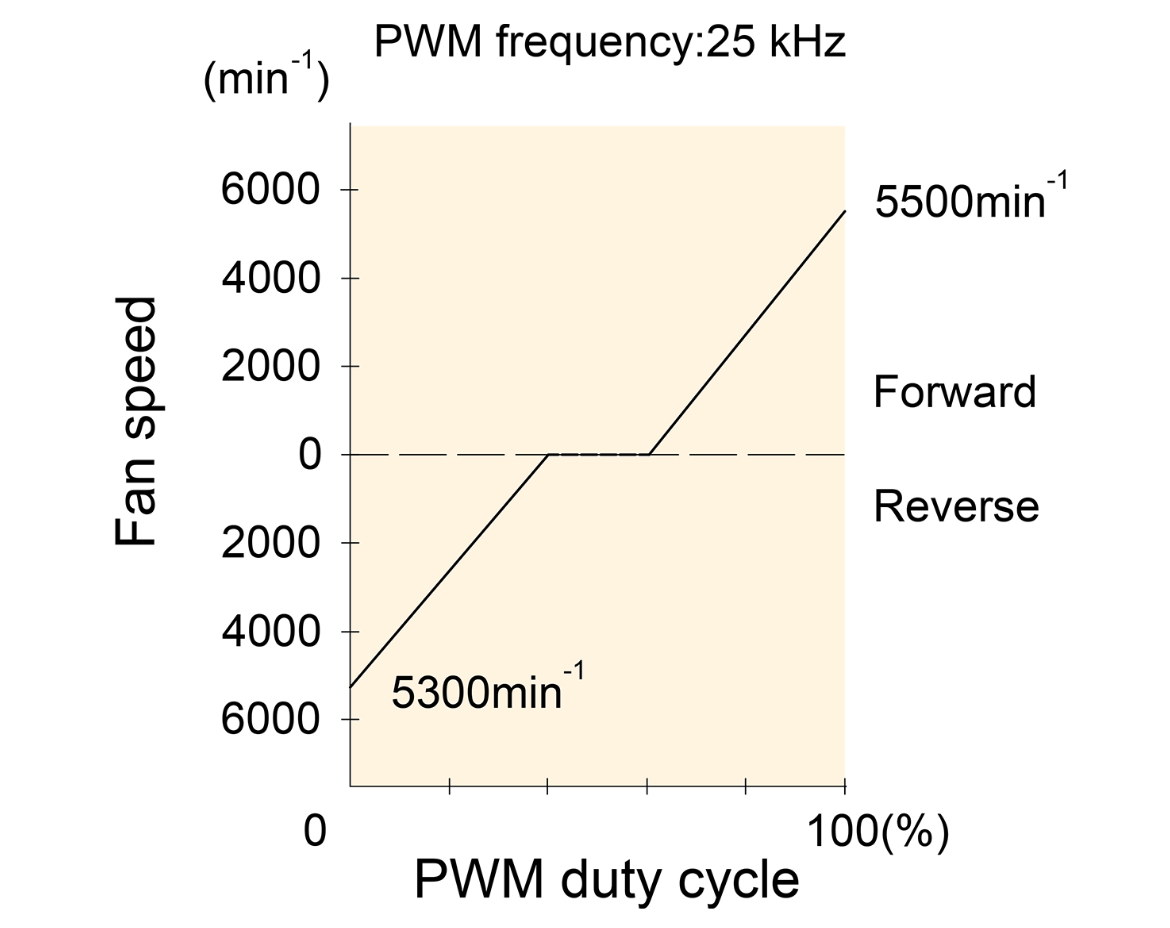

Smjer rotacije ventilatora kontrolira se procentom PWM. Upute za rad ventilatora unazad i naprijed9RF0912P1H001 9RF0924P1H001
